Controladora DDR y DDR2 SDRAM con PI FPGA Intel® ALTMEMPHY

La controladora DDR y DDR2 SDRAM con propiedad intelectual FPGA Intel® ALTMEMPHY ofrece interfaces simplificadas a DDR SDRAM y DDR2 SDRAM estándar de la industria. La controladora DDR y DDR2 SDRAM con núcleo de PI FPGA Intel® ALTMEMPHY trabaja junto con la función de PI de la interfaz física ALTMEMPHY. Las controladoras ofrecen una interfaz de velocidad media y una interfaz de velocidad completa a la lógica de aplicaciones del cliente. Si desea asistencia para dispositivos específicos, consulte la guía del usuario.

Leer la Introducción a la guía del usuario de PI ALTMEMPHY ›

Controladora DDR y DDR2 SDRAM con PI FPGA Intel® ALTMEMPHY

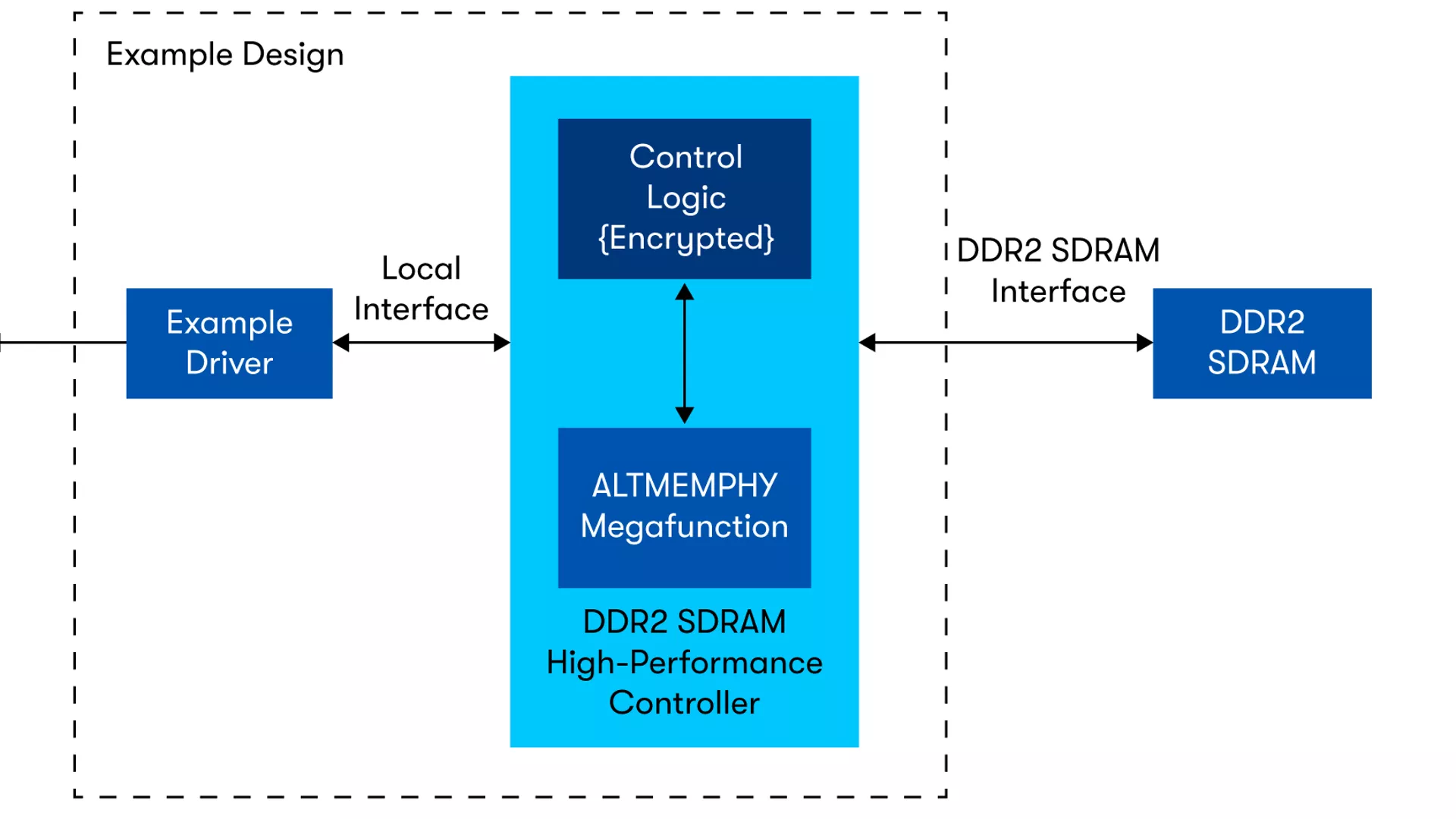

El editor de parámetros genera un ejemplo de diseño, instancia un bucle de bloqueo de fase (PLL), un controlador de ejemplo, su variante personalizada de la controladora DDR o DDR2 SDRAM y un bucle de bloqueo de retardo (DLL) opcional (solo para la serie FPGA Intel® Stratix®). El ejemplo de diseño es un diseño totalmente funcional que puede ser simulado, sintetizado y utilizado en el hardware. El controlador de ejemplo es un módulo de autoprueba que emite comandos de lectura y escritura para el controlador y verifica los datos de lectura para producir las señales de superada/no superada y de prueba completa.

Funciones

  • Arquitectura flexible
  • Compatible con dispositivos y módulos DDR/DDR2 SDRAM estándar de la industria
  • Crea una solución completa DDR/DDR2 si se utiliza conjuntamente con la interfaz física de PI FPGA Intel® ALTMEMPHY.
  • Rico en características
  • Proporciona interfaz para lógica de aplicaciones de velocidad completa
  • Cuenta con funcionalidad de código de corrección de errores (ECC) integrado
  • Ofrece actualización para controladoras de usuario opcional
  • Compatible con precarga automática
  • Compatible con modos de autoactualización y apagado
  • La facilidad de uso
  • Compatible con PI de Platform Designer (ex Qsys)
  • Ofrece interfaz local con mapeo de memoria Avalon opcional
  • Incluye un editor de parámetros
  • Proporciona asistencia para el modo de evaluación de PI FPGA Intel®
