En el ejemplo de diseño de puentes FPGA a HPS se ejercen las interfaces de memoria mapeadas del sistema de procesador físico (HPS) expuestos a la estructura FPGA. El diseño realiza pruebas de memoria escribiendo y leyendo la memoria HPS utilizando varios puertos del HPS y mide el desempeño de los movimientos de datos.
El diseño se proporciona para los siguientes kits de desarrollo:
El diseño se compila utilizando las siguientes herramientas:
- Software Intel® Quartus® Prime v16.0
- paquete de diseño integrado (EDS) Intel® SoC FPGA v16.0
El diseño utiliza un par de SGDMAs modulares y un comprobador y generador de patrones de secuencia binaria pseudorandom (PRBS) para mover datos entre la estructura FPGA y el controlador HPS SDRAM, y prueba la integridad de los datos. El diseño ejerce el puente FPGA a HPS para realizar accesos que se pueden almacenar en caché y no caché a la SDRAM. El diseño también ejerce las interfaces FPGA a SDRAM, que permiten que el FPGA acceda directamente a la SDRAM HPS sin pasar datos por el puerto de coherencia del acelerador de la unidad de protección de memoria o interconexión HPS L3.
Especificaciones de diseño de hardware
- Arria® 10 HPS
- 1 GB de DDR4-SDRAM

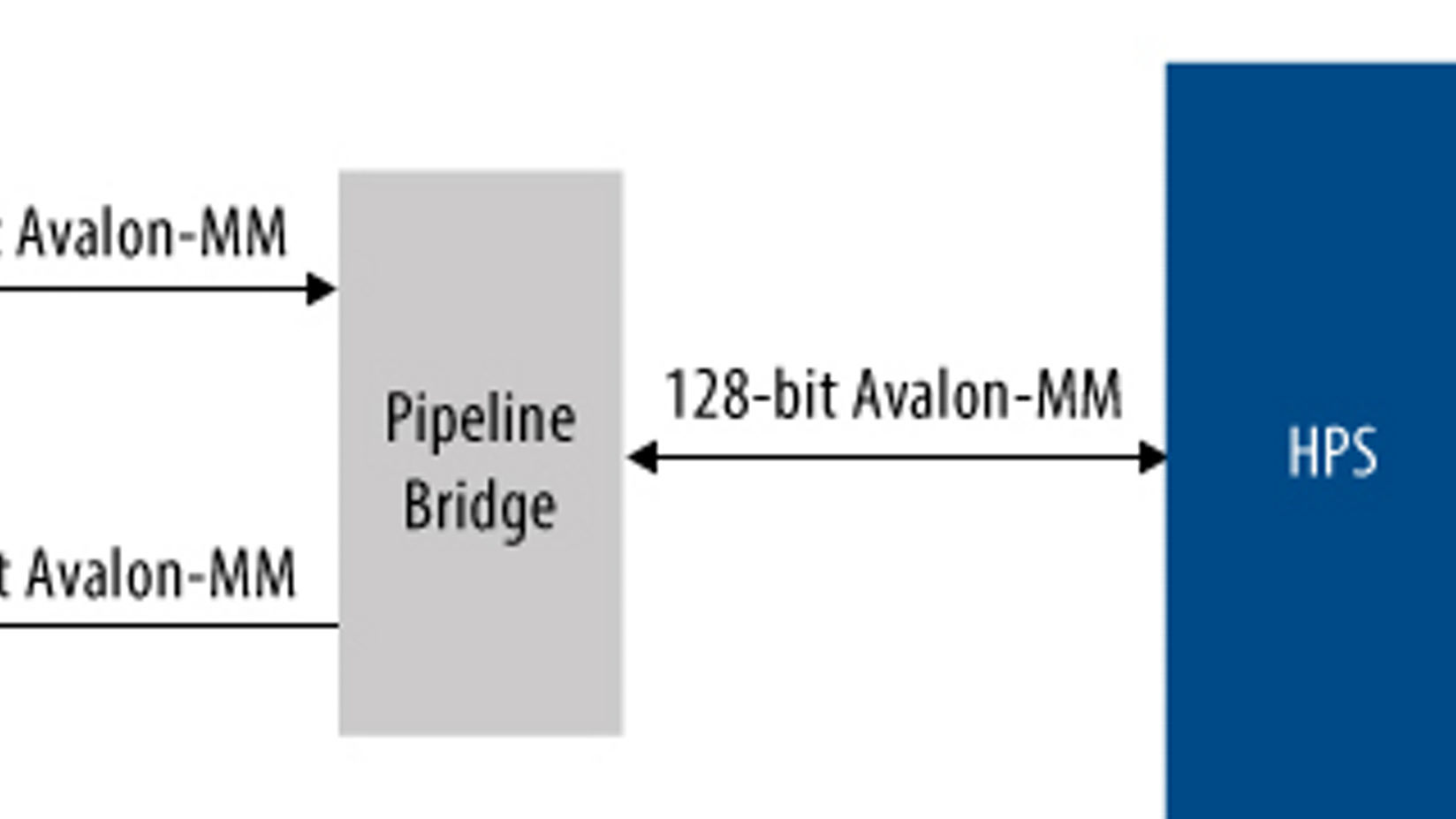

- Subsistema de acceso directo a memoria (DMA)
- mSGDMA
- Comprobador de patrones PRBS (propiedad intelectual personalizada (PI) proporcionada con este diseño)
- Generador de patrones PRBS (PI personalizada proporcionada con este diseño)
Utilizando este ejemplo de diseño
Descargue el ejemplo de diseño Arria® 10 FPGA-to-HPS Bridges (archivo.zip)
Descargue el ejemplo readme (archivo.txt) de Arria 10 FPGA a HPS Bridges
Descargue el ejemplo de diseño Cyclone V FPGA a HPS Bridges (archivo.zip)
Descargue el ejemplo readme (archivo.txt) de Cyclone V FPGA a HPS Bridges
El uso de este diseño se rige por, y está sujeto a, los términos y condiciones del Contrato de licencia de diseño de referencia de hardware.
El archivo .zip contiene todos los archivos de hardware y software necesarios para reproducir el ejemplo, así como un archivo readme.txt. El archivo readme.txt contiene instrucciones para volver a construir el diseño.
