Kit de desarrollo de FPGA Agilex™ 7 serie I (2 R-Tile y 1 F-Tile)
El kit de desarrollo Agilex™ 7 FPGA serie I ofrece una plataforma de referencia y elaboración de prototipos para los diseños que necesitan conectividad con PCI Express (PCIe) 5.0, Compute Express Link (CXL) o Ethernet 400G.
Obtenga más información acerca de los dispositivos Agilex™ 7 FPGA serie I ›
Utilice este kit de desarrollo de FPGA Agilex™ 7 serie I para lo siguiente:
- Desarrollar y probar diseños PCIe 5.0 x16 (hasta 32 GT/s por carril) con la placa de desarrollo compatible con el factor de forma PCI-Express mediante la IP aplicable de Intel o de terceros*.
- Desarrollar y probar diseños de CXL v1.1/2.0 x16 mediante el uso de la IP correspondiente de Intel o terceros.
- Desarrollar y probar Ethernet de alta velocidad (con un ancho de banda total de hasta 400 G) con la IP correspondiente de Intel o terceros.
- Establecer conexión con tarjetas secundarias a través del conector o cable MCIO para tener opciones de conectividad o memoria adicionales (no se incluyen con la compra. Comuníquese con Intel para obtener más información).
*La IP CXL Intel® FPGA cuenta con una licencia por separado. Comunícate con tu proveedor local de Intel para conocer las opciones de variantes de IP y los detalles acerca de los precios.
Tabla 1. Datos de pedidos
| Código de pedido | Verifique la disponibilidad del distribuidor | Dispositivo FPGA Agilex™ 7 serie I |
|---|---|---|
DK-DEV-AGI027-RA (kit de producción) (Solución para el consumo 2) |
AGIB027R29A1E1VB |

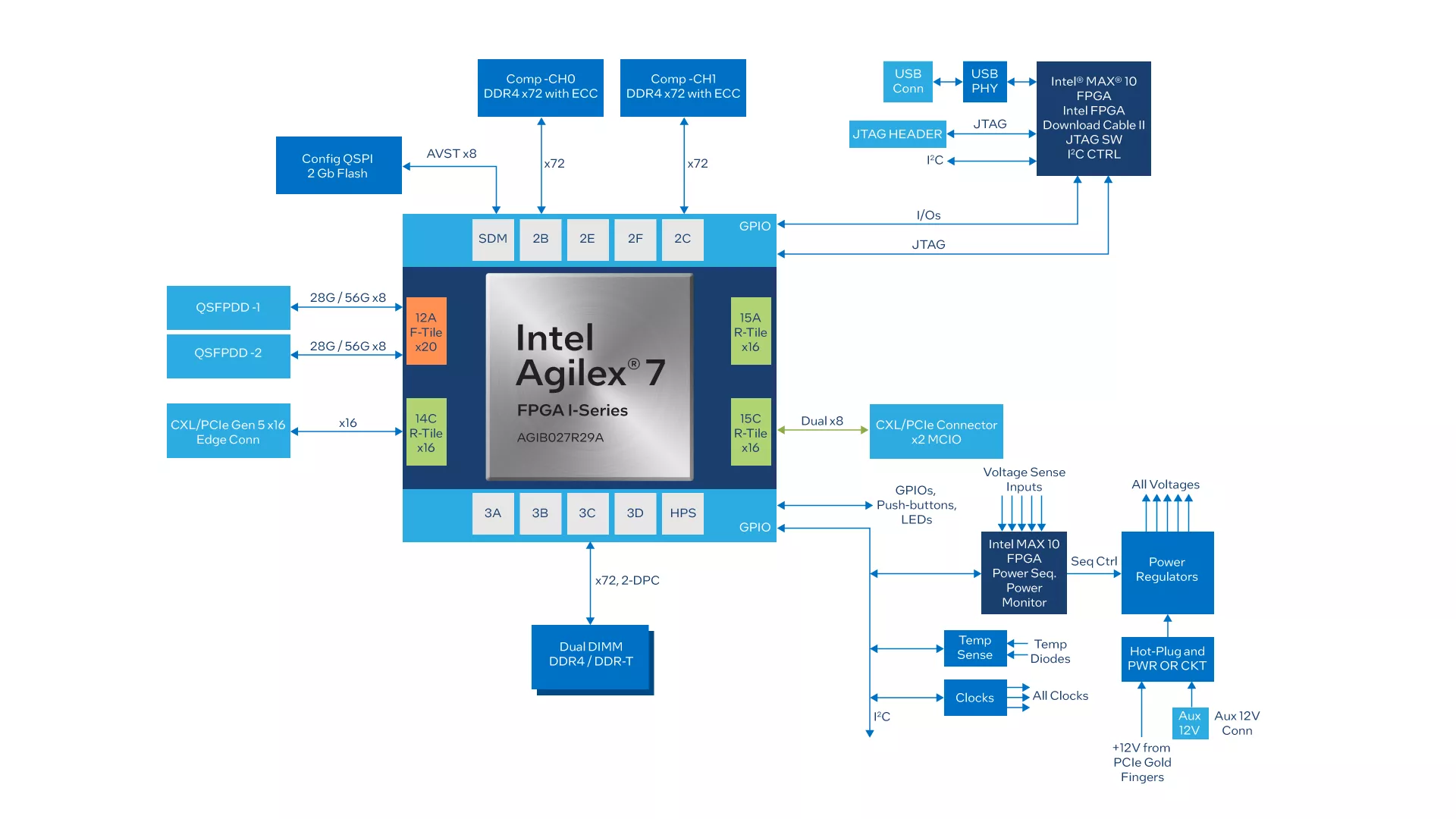

Tabla 2. Contenido y características del kit de desarrollo
| ¿Qué incluye? | |
|---|---|

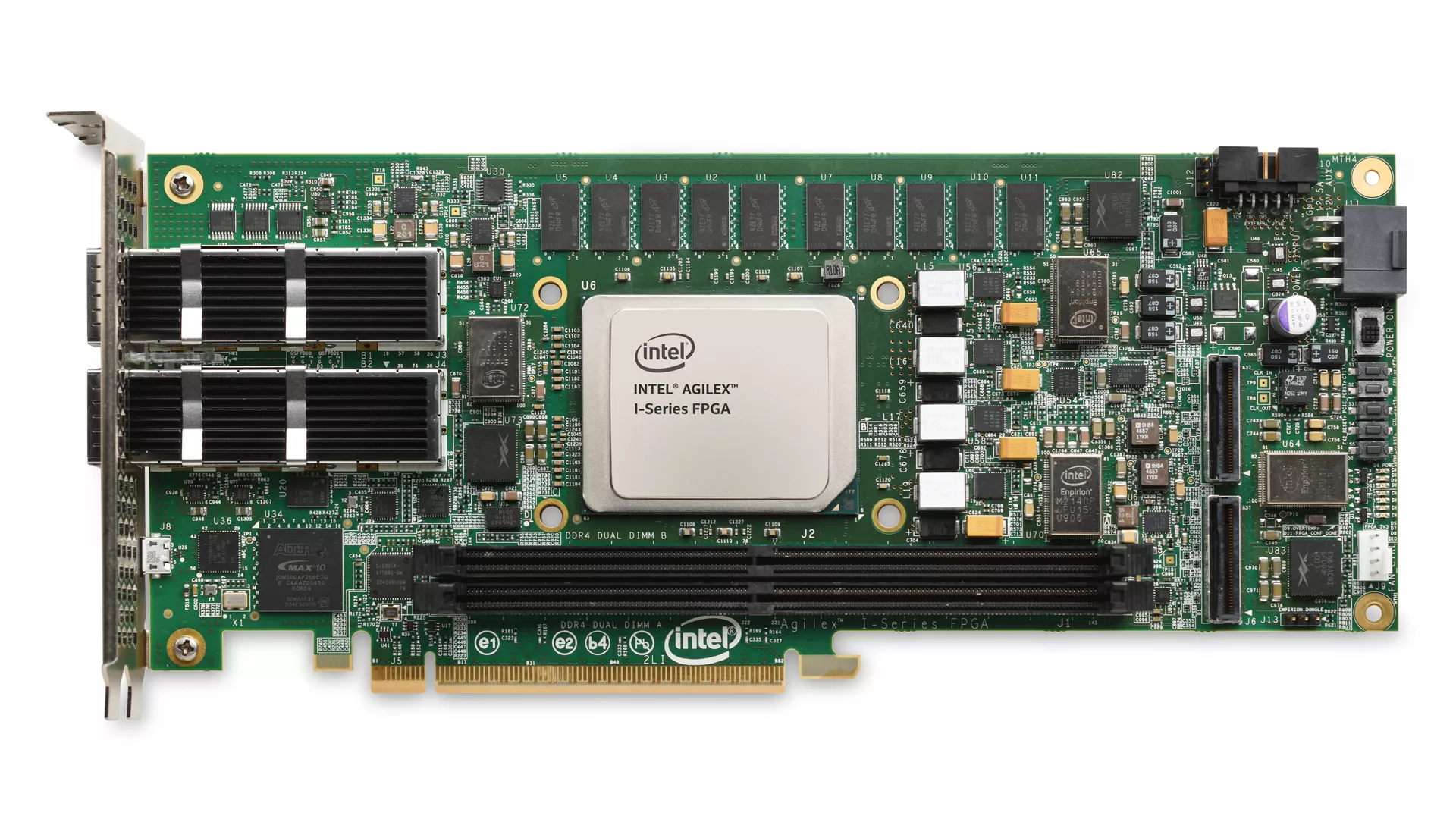

| Placa | Placa de desarrollo Agilex™ 7 FPGA serie I montada con paquete Agilex™ 7 FPGA serie I, 2700 KLE y 2957A |
Dispositivo |
AGIB027R29A1E2VR3 o AGIB027R29A1E1VB |
Formato |
Golden Finger PCIe 5.0 x16 conectado a los transceptores R-Tile Formato de AIC PCIe: ¾ de longitud, altura completa, ancho doble |
Características y conectores |
Compatible con los modos de PCIe, CXL o PIPE 2 compartimentos cuádruples de doble densidad conectables de formato pequeño (QSFP-DD) estándar conectados a F-Tile 2 conectores MCIO x8 interconectados a otro R-Tile (los cables de MCIO y las tarjetas secundarias no están incluidos) |
Memoria DDR |
2 zócalos DIMMs DDR4 que admiten un solo canal, 72 bits, 1 DPC y módulo DDR4 1 módulo DIMM DDR4 SR de 16 GB (incluido con el kit) 2 componentes DDR4-2666 SR de 8 GB soldados a la placa, con 72 bits en cada canal |
Compartimentos (QSFP) |
2 compartimentos cuádruples de doble densidad conectables de formato pequeño (QSFP-DD) estándar |
Interfaz HPS |
Compatibilidad con UART, I2C, JTAG, oscilador de reloj independiente |
Cables y adaptadores |
Ventilador activo, adaptador de CA y cables USB |
| Software | Con la compra de un kit se incluye una licencia por un año para el software de diseño Quartus® Prime Pro Edition. Consulta la Instalación y licencia del software Intel® FPGA para obtener más información. |
Tabla 3. Documentación
| Archivos de diseño | Descripción del contenido |
|---|---|
| Guía de usuario | Documentación sobre la configuración del kit de desarrollo y el uso del software incluido (paquete Quartus® Prime e instalador) |
Paquete del instalador DK-DEV-AGI027RBES (v24.1 o superior) DK-DEV-AGI027-RA (v24.2 o superior) |
Un archivo de instalación único que contiene:
Descarga y descomprime primero los archivos de diseño y, a continuación, instala el sistema de prueba de la placa. Nota: consulta la KDB si experimentas una desconexión de servidor de JTAG al configurar con el software Quartus® Prime v20.4 |
| Esquema de la placa | DK-DEV-AGI027R1BES |
Nota:
- El comprador declara que es un desarrollador de productos, un desarrollador de software o un integrador de sistemas y reconoce que este producto es un kit de evaluación que no está autorizado por la FCC, que está disponible solo para la evaluación y el desarrollo de software y que no puede ser revendido.
